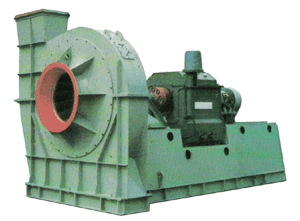

G130、Y130、R130系列鍋爐通、引及二次風機適用于火力發電廠中130t/h循環流化床鍋爐的通風、引風及二次送風系統。
G130通風機、R130二次風機輸送的介質為空氣，允許最高進口氣體溫度不得超過80℃，氣體中的含煙濃度不得大于100mg/m3，Y130引風機輸送介質為煙氣，允許最高進口氣體溫度不得超過250℃，煙氣中的含塵濃度不得大于200mg/m3
通、引及二次風機均制成單吸入型
三種系列的風機均可制成順時針旋轉和逆時針旋轉兩種形式
風機的出口位置以機殼的出風口角度表示
風機的傳動方式為D式，即采用聯軸器傳動
| 轉速 /(r/min) |
全壓 /Pa |
流量 /(m3/h) |
內效率 /% |
所需功率 /KW |
所配電動機 | 聯軸器 | 備注 | |||
| 型號 | 功率 /KW |
地腳螺栓 | 代號 | |||||||
| 4套 | ||||||||||
| 960 | 5520 | 259380 | 73.0 | 686 | y500-6 | 800 | M36*1000 | TL13 |
140*250 |
6000V |
| 5330 | 302610 | 76.2 | 781 | |||||||
| 5160 | 345840 | 79.7 | 827 | 900 | ||||||
| 4930 | 389070 | 81.0 | 874 | 160*280 | ||||||
| 4600 | 432300 | 80.6 | 911 | 1000 | ||||||
| 4100 | 475530 | 76.7 | 938 | |||||||
| 3440 | 518760 | 70.3 | 937 | |||||||
| 注:進氣狀態:大氣壓力pa=101325pa,氣體溫度t-150℃,氣體密度p=0.831kg/m3。 | ||||||||||
| 轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
所需功率 /KW |
電動機 | 聯軸器(1套) | 地腳螺栓(4套) | 備注 | |
| 型號 | 功率KW | |||||||
| 960 | 186790 | 6687 | 590 | Y450-6 | 630 | TL12130*250 TL12160*280 |
M30*800 | 6000V IP23 |
| 209210 | 6672 | 620 | ||||||
| 231630 | 6555 | 650 | Y500-6 | 710 | TL12140*250 TL12160*280 |
M36*1000 | ||
| 254050 | 6320 | 677 | ||||||
| 276470 | 5970 | 700 | ||||||
| 298890 | 5618 | 725 | 800 | |||||
| 321310 | 5210 | 750 | ||||||
| 注:進氣狀態:大氣壓力pa=101325pa,氣體溫度t=150℃,氣體密度ρ=0.831kg/m3。 | ||||||||
| 960 | 161870 | 6080 | 465 | Y450-6 | 500 | TL12130*250 TL12160*280 |
M30*800 | 6000V IP23 |
| 181300 | 6060 | 488 | ||||||
| 200730 | 5950 | 512 | 560 | |||||
| 220160 | 5740 | 533 | ||||||
| 239590 | 5420 | 551 | ||||||
| 259020 | 5100 | 571 | 630 | |||||
| 278450 | 4730 | 591 | ||||||
| 注:進氣狀態:大氣壓力pa=101325pa,氣體溫度t=150℃,氣體密度ρ=0.831kg/m3。 | ||||||||
| 960 | 101670 | 7970 | 357 | Y450-6 | 450 | PM650130*250 PM650130*250 |
M30*800 | 6000V IP23 |
| 115220 | 7840 | 395 | ||||||
| 128770 | 7640 | 435 | ||||||
| 142320 | 740.0 | 478 | Y450-6 | 500 | ||||
| 155870 | 7090 | 521 | Y450-6 | 560 | ||||
| 169420 | 6730 | 561 | ||||||
| 182970 | 6380 | 604 | Y450-6 | 630 | ||||
| 注：1、進入狀態：大氣壓力pa=101325pa,溫度t=140℃,介質密度ρ=0。851kg/m3 2、當大氣壓力為pa=81600pa(612mmHg)時，第6工況點配用電動機為Y450-6，500kW. | ||||||||
| 960 | 211870 | 4560 | 488 | Y450-6 | 560 |
PM650130*250 |
M30"*800 | 6000V IP23 |
| 247180 | 4650 | 557 | ||||||
| 282490 | 4500 | 589 | Y450-6 | 630 | ||||
| 317800 | 4300 | 623 | ||||||
| 353110 | 4020 | 649 | Y500-6 | 710 | PM650140*250 PM650160*280 |
M30*1000 | ||
| 388420 | 3580 | 669 | ||||||
| 423730 | 3060 | 669 | ||||||
| 注：1、進入狀態：大氣壓力pa=101325pa,溫度t=140℃,介質密度ρ=0。851kg/m3 | ||||||||
| 960 | 102300 | 8285 | 370 | Y450-6 | 450 | PM650130*250 PM650130*250 |
M30*800 | 6000V IP23 |
| 114770 | 8170 | 405 | ||||||
| 127240 | 8000 | 445 | ||||||
| 139710 | 7790 | 485 | Y450-6 | 500 | ||||
| 152180 | 7520 | 530 | Y450-6 | 560 | ||||
| 164650 | 7210 | 570 | Y450-6 | 630 | ||||
| 177120 | 6960 | 615 | ||||||
| 189590 | 6630 | 670 | Y450-6 | 710 | ||||
| 注：1、進入狀態：大氣壓力pa=101325pa,溫度t=140℃,介質密度ρ=0.851kg/m3 2、當大氣壓力為pa=81600pa(612mmHg)時，第7工況點配用電動機為Y450-6，560kW. | ||||||||
| 轉速 /(r/min) |
全壓 /Pa |
流量 /(m3/h) |
內效率 （%） |
所需功率 /KW |
電動機 | 聯軸器(1套) | 備注 | ||
| 型號 | 功率 / KW |
地腳螺栓 | |||||||
| 4套 | 代號 | ||||||||
| 1450 | 14670 | 61490 | 80.5 | 351 | Y400-4 | 450 | M30*800 | TL11110*210 TL1195*170 |
6000V IP23 |
| 14460 | 69180 | 81.4 | 385 | ||||||
| 14120 | 76870 | 80.6 | 422 | ||||||
| 13740 | 84560 | 78.9 | 461 | 500 | |||||
| 13250 | 92250 | 76.2 | 504 | 560 | |||||
| 12640 | 99940 | 73.3 | 543 | ||||||
| 12050 | 107630 | 70.4 | 581 | Y450-4 | 630 | TL12120*210 TL1295*170 | |||
| 注：進氣狀態，大氣壓力pa=101325pa,溫度t=20℃,介質密度ρ=1.2kg/m3 | |||||||||
| 轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
所需功率 /KW |
電動機 | 聯軸器(1套) | 地腳螺栓（4套） | 備注 | |
| 型號 | 功率 / KW | |||||||
| 1450 | 70350 | 17700 | 478 | Y400-4 | 560 | TL11110*210 TL11195*170 |
M30*800 | 6000V IP23 |
| 79140 | 17440 | 525 | ||||||
| 87930 | 17030 | 577 | Y450-4 | 630 | TL11120*210 TL1195*170 | |||
| 96720 | 16570 | 631 | ||||||
| 105510 | 15970 | 688 | 710 | |||||
| 114300 | 15230 | 742 | 800 | |||||
| 123090 | 14510 | 796 | ||||||
| 注：進氣狀態，大氣壓力pa=101325pa,溫度t=20℃,介質密度ρ=1.2kg/m3 | ||||||||
| 轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
所需功率 /KW |
電動機 | 聯軸器(1套) | 地腳螺栓（4套） | 備注 | |
| 型號 | 功率 / KW | |||||||
| 1450 | 56790 | 13910 | 308 | Y400-4 | 355 | TL11110*210 TL1195*170 |
M30*800 | 6000V IP23 |
| 63890 | 13710 | 337 | ||||||
| 70990 | 13390 | 370 | 400 | |||||
| 78090 | 13030 | 404 | ||||||
| 85190 | 12560 | 441 | 500 | |||||
| 92290 | 11980 | 476 | ||||||
| 99390 | 11420 | 509 | ||||||
| 注：進氣狀態，大氣壓力pa=101325pa,溫度t=20℃,介質密度ρ=1.2kg/m3 | ||||||||
| 轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
所需功率 /KW |
電動機 | 聯軸器(1套) | 地腳螺栓(4套) | 備注 | |
| 型號 | 功率 / KW | |||||||
| 1450 | 58000 | 15610 | 367 | Y400-4 | 450 | B8110*210 B895*170 |
M30*800 | 6000V IP23 |
| 65500 | 15400 | 405 | ||||||
| 73000 | 15020 | 445 | ||||||
| 80500 | 14580 | 489 | 500 | |||||
| 88000 | 14020 | 532 | 560 | |||||
| 95500 | 13350 | 573 | Y450-4 | 630 | B8120*210 B895*170 | |||
| 103000 | 12680 | 615 | ||||||
| 注：1.進氣狀態，大氣壓力pa=101325pa,溫度t=20℃,介質密度ρ=1.2kg/m3。 | ||||||||
| 轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
所需功率 /KW |
電動機 | 聯軸器(1套) | 地腳螺栓(4套) | 備注 | |
| 型號 | 功率 / KW | |||||||
| 1450 | 100130 | 21580 | 876 | Y500-4 | 1000 | PM650130*250 PM650130*250 |
M36*1000 | 6000V IP23 |
| 110530 | 21360 | 949 | ||||||
| 120930 | 21000 | 1026 | Y500-4 | 1120 | ||||
| 131330 | 20530 | 1106 | ||||||
| 141730 | 20010 | 1188 | Y500-4 | 1400 | ||||
| 152130 | 19360 | 1270 | ||||||
| 162530 | 18610 | 1349 | ||||||
| 注：1.進氣狀態，大氣壓力pa=101325pa,溫度t=25℃,介質密度ρ=1.18kg/m3。 2.當大氣壓力為81600Pa(612mmHg)時,第3工況配用電動機為Y450-4 900kW,聯軸器為PM650，地腳螺栓為M30*800。 | ||||||||
| 轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
所需功率 /KW |
電動機 | 聯軸器(1套) | 地腳螺栓(4套) | 備注 | |
| 型號 | 功率 / KW | |||||||
| 1450 | 39490 | 10830 | 168 | Y315L2-2 | 200 | TL1080*170 TL1075*140 |
M24*630 | 380V IP44 |
| 44430 | 10670 | 184 | ||||||
| 49370 | 10430 | 202 | ||||||
| 54310 | 10150 | 222 | Y355M2-4 | 250 | TL1095*170 TL1075*140 | |||
| 59250 | 9790 | 242 | ||||||
| 64190 | 9$40 | 260 | Y355L1-4 | 280 | ||||
| 69130 | 8910 | 279 | ||||||
| 注：1.進氣狀態，大氣壓力pa=101325pa,溫度t=20℃,介質密度ρ=1.2kg/m3。 | ||||||||
| 轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
所需功率 /KW |
電動機 | 聯軸器(1套) | 地腳螺栓(4套) | 備注 | |
| 型號 | 功率 / KW | |||||||
| 1450 | 47160 | 6600 | 131 | Y315L1-4 | 160 | TL1080*170 TL1075*140 |
M24*630 | 380V IP44 |
| 52820 | 6650 | 138 | ||||||
| 58480 | 6530 | 146 | ||||||
| 64140 | 6310 | 152 | ||||||
| 69800 | 5960 | 157 | ||||||
| 75460 | 5610 | 162 | Y315L2-4 | 200 | ||||
| 81120 | 5200 | 167 | ||||||
| 注：1.進氣狀態，大氣壓力pa=101325pa,溫度t=20℃,介質密度ρ=1.2kg/m3。 | ||||||||
| 轉速 /(r/min) |
全壓 /Pa |
流量 /(m3/h) |
內效率 （%） |
所需功率 /KW |
所配電動機 | 聯軸器(1套) | 備注 | ||
| 型號 | 功率 / KW |
地腳螺栓 | |||||||
| 4套 | 代號 | ||||||||
| 1450 | 9700 | 36900 | 80.3 | 141 | Y315L-4 | 160 | M24*630 | TL1080*170 TL1075*140 |
380V IP44 |
| 9560 | 41510 | 31.2 | 154 | ||||||
| 9350 | 46120 | 80.4 | 170 | Y315L2-4 | 200 | ||||
| 9100 | 50730 | 78.7 | 185 | ||||||
| 8780 | 55340 | 76.2 | 202 | ||||||
| 8380 | 59950 | 73.2 | 218 | Y355M2-4 | 250 | TL1095*170 TL1075*140 | |||
| 7990 | 64560 | 70.2 | 233 | ||||||
| 注：1.進氣狀態，大氣壓力pa=101325pa,溫度t=20℃,介質密度ρ=1.2kg/m3。 | |||||||||
| 轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
所需功率 /KW |
電動機 | 聯軸器(1套) | 地腳螺栓(4套) | 備注 | |
| 型號 | 功率 / KW | |||||||
| 1450 | 113970 | 1120 | 498 | Y400-4 | 560 | TL11110*210 TL1195*170 |
M30*800 | 6000V IP23 |
| 126190 | 10940 | 525 | ||||||
| 138410 | 10540 | 545 | ||||||
| 150630 | 9960 | 564 | Y450-4 | 630 | TL12120*210 TL1295*170 (鋼) | |||
| 162850 | 9370 | 583 | ||||||
| 175070 | 8670 | 603 | ||||||
| 187290 | 7600 | 595 | ||||||
| 注：1.進氣狀態，大氣壓力pa=101325pa,溫度t=20℃,介質密度ρ=1.2kg/m3。 | ||||||||
| 轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
所需功率 /KW |
電動機 | 聯軸器(1套) | 地腳螺栓(4套) | 備注 | |
| 型號 | 功率 / KW | |||||||
| 1450 | 50940 | 12070 | 249 | Y355-4 | 315 | B8100*210 B895*170 |
M24*630 | 6000V IP23 |
| 57410 | 11890 | 274 | ||||||
| 63880 | 11610 | 301 | ||||||
| 70350 | 11280 | 330 | Y400-4 | 355 | B895*210 B895*170 |
M30*800 | ||
| 76820 | 10850 | 358 | ||||||
| 83290 | 10350 | 386 | Y400-4 | 400 | ||||
| 89760 | 9860 | 414 | Y400-4 | 450 | ||||
| 注：1、進氣狀態，大氣壓力pa=101325pa,溫度t=25℃,介質密度ρ=1.18kg/m3。 2、當大氣壓力為pa=81600pa(612mmHg)時，第5工況點配用電動機為Y355-4，280kW. | ||||||||
| 轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
所需功率 /KW |
電動機 | 聯軸器(1套) | 地腳螺栓(4套) | 備注 | |
| 型號 | 功率 / KW | |||||||
| 1450 | 56580 | 7720 | 183 | Y315M2-4 | 200 | B890*170 B895*170 |
M24*630 | 380V IP23 |
| 64390 | 7680 | 193 | ||||||
| 72200 | 7500 | 204 | ||||||
| 80010 | 7120 | 213 | Y315M3-4 | 220 | ||||
| 87820 | 6640 | 221 | ||||||
| 95630 | 6110 | 229 | Y315M4-4 | 250 | ||||
| 103440 | 5300 | 228 | ||||||
| 注：1.進氣狀態，大氣壓力pa=101325pa,溫度t=20℃,介質密度ρ=1.2kg/m3。 | ||||||||
