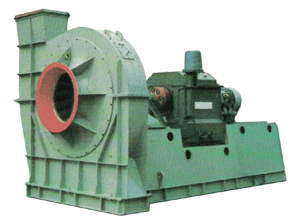

220t/h循環流化床鍋爐引風機

G220、Y220、R220系列鍋爐通、引及二次風機適用于火力發電廠中220t/h循環流化床鍋爐的通風、引風及二次送風系統。
　　 G220通風機、R220二次風機輸送的介質為空氣，允許最高進口氣體溫度不得超過80℃，氣體中的含煙濃度不得大于100mg/m3，Y220引風機輸送介質為煙氣，允許最高進口氣體溫度不得超過2500℃，煙氣中的含塵濃度不得大于200mg/m3
　　通、引及二次風機均制成單吸入型。
　　三種系列的風機均可制成順時針旋轉和逆時針旋轉兩種形式.從動力端正視風機，凡葉輪順時針方向旋轉者，均稱順旋轉風機，以“順”表示，反之稱逆旋轉風機，以“逆”表示。
　　風機的出口位置以機殼的出風口角度表示。
　　風機的傳動方式為D式，即采用聯軸器傳動。

機號	轉速 /(r/min)	流量 /(m³/h)	全壓 Pa	內效率 (%)	內功率 /KW	所需功率 /KW	電動機
							型號	功率/KW	電壓/V
17.5D	1480	93846	20765	81.5	620.5	728	Y450-4	900	6000
		105577	20713	82.6	687.2	806.4
		117308	20436	82.6	754	884.8
		129038	20060	82	821	963.4
		135601	19857	81.5	854	1002	Y500-4	11200	6000
		140769	19710	81.1	890.8	1045.3
		152500	19261	80	957.3	1123.4	Y500-4	1250	6000
		164231	18763	78.3	1027.6	1205.9
注：進氣狀態：大氣壓pa=101325pa,氣體溫度t=20℃,氣體密度=ρ=1.2kg/m³

機號	轉速 /(r/min)	流量 /(m³/h)	全壓 Pa	內效率 (%)	內功率 /KW	所需功率 /KW	電動機
機號	轉速 /(r/min)	流量 /(m³/h)	全壓 Pa	內效率 (%)	內功率 /KW	所需功率 /KW	型號	功率/KW	電壓/V
18D	1480	102122	22054	81.5	714.4	838.3	Y500-4	1120	6000
		114887	21999	82.6	791.2	928.4
		127653	21704	82.6	868	1018.6
		140418	21304	82	945.3	1109.3
		147559	21079	81.5	983	1153.5	Y500-4	1400	6000
		153183	20929	81.1	1025.5	1203.4
		165948	20451	80	1102	1293.2
		178714	19919	78.3	1183	1388.2
注：進氣狀態：大氣壓pa=101325pa,氣體溫度t=20℃,氣體密度=ρ=1.2kg/m³

機號	轉速 /(r/min)	流量 /(m³/h)	全壓 Pa	內效率 (%)	內功率 /KW	所需功率 /KW	電動機
機號	轉速 /(r/min)	流量 /(m³/h)	全壓 Pa	內效率 (%)	內功率 /KW	所需功率 /KW	型號	功率/KW	電壓/V
15.7F	1480	60552	10469	78	223.2	261.9	Y400-4	315	6000
		67977	10353	80	241.1	282.9
		73080	10222	81	253.1	297
		79884	9940	81.5	268.3	314.8
		86737	9590	81	282.5	331.5	Y400-4	400	6000
		91836	9287	80	292.5	343.2
		98405	8826	78	304.7	357.6
		108540	8008	74	322.7	378.7
注：進氣狀態：大氣壓pa=101325pa,氣體溫度t=20℃,氣體密度=ρ=1.2kg/m³

機號	轉速 /(r/min)	流量 /(m³/h)	全壓 Pa	內效率 (%)	內功率 /KW	所需功率 /KW	電動機
機號	轉速 /(r/min)	流量 /(m³/h)	全壓 Pa	內效率 (%)	內功率 /KW	所需功率 /KW	型號	功率/KW	電壓/V
16F	1480	64116	10857	78	245.5	288	Y400-4	355	6000
		71964	10736	80	265.2	311.2
		77364	10601	81	278.3	32
		84564	10310	81.5	249.9	346
		91866	9946	81	310.6	364.5	Y400-4	400	6000
		97272	9631	80	321.6	377.4
		104226	9153	78	335	393
		114948	8305	74	354.8	416.3
注：進氣狀態：大氣壓pa=101325pa,氣體溫度t=20℃,氣體密度=ρ=1.2kg/m³

機號	轉速 /(r/min)	流量 /(m³/h)	全壓 Pa	內效率 (%)	內功率 /KW	所需功率 /KW	電動機
機號	轉速 /(r/min)	流量 /(m³/h)	全壓 Pa	內效率 (%)	內功率 /KW	所需功率 /KW	型號	功率/KW	電壓/V
16.5	1480	70344	11486	78	286.3	335.9	Y400-4	400	6000
		79010	11358	80	309.3	362.9
		84888	11215	81	324.6	380.9
		95004	10800	81.5	349.6	410.2
		101009	10505	81	363	426	Y400-4	500	6000
		106740	10189	80	375.2	440.3
		114327	9688	78	390.6	458.4
		126144	8785	74	413.9	485.7
注：進氣狀態：大氣壓pa=101325pa,氣體溫度t=20℃,氣體密度=ρ=1.2kg/m³

機號	轉速 /(r/min)	流量 /(m³/h)	全壓 Pa	內效率 (%)	內功率 /KW	所需功率 /KW	電動機
機號	轉速 /(r/min)	流量 /(m³/h)	全壓 Pa	內效率 (%)	內功率 /KW	所需功率 /KW	型號	功率/KW	電壓/V
17D	1480	160015	7395	79	416	488	Y400-4	560	6000
		179155	7240	81	444.9	522
		196335	6998	82	465.8	546.6
		224184	6427	82.5	485	569
		241049	5927	81	490	575	Y450-4	630	6000
		216509	5779	80.3	492.8	578
		254977	5518	79	495	580.9
		265611	5207	77	499	585.6
注：進氣狀態：大氣壓pa=101325pa,氣體溫度t=140℃,氣體密度=ρ=0.85kg/m³

機號	轉速 /(r/min)	流量 /(m³/h)	全壓 Pa	內效率 (%)	內功率 /KW	所需功率 /KW	電動機
機號	轉速 /(r/min)	流量 /(m³/h)	全壓 Pa	內效率 (%)	內功率 /KW	所需功率 /KW	型號	功率/KW	電壓/V
18F	1480	182232	9787	78	611.9	718	YR450-4	900	60000
		204573	9679	80	661	775.7
		219924	9556	81	693.8	814
		240000	9300	81.5	734.3	861.7
		261129	8966	81	774.3	908.6	Y500-4	1120	6000
		276480	8681	80	801.8	940.9
		296243	8249	78	835.3	980.2
		326736	7486	74	884.5	1037.9
注：進氣狀態：大氣壓pa=101325pa,氣體溫度t=140℃,氣體密度=ρ=0.85kg/m³

機號	轉速 /(r/min)	流量 /(m³/h)	全壓 Pa	內效率 (%)	內功率 /KW	所需功率 /KW	電動機
機號	轉速 /(r/min)	流量 /(m³/h)	全壓 Pa	內效率 (%)	內功率 /KW	所需功率 /KW	型號	功率/KW	電壓/V
22D	1480	169615	5969	81.4	345.5	405.4	Y450-6	450	6000
		187455	5911	83.6	368.2	432
		205466	5734	85	385	451.8
		222459	5476	83.8	403.8	473.8
		233390	5206	82	409	480	Y450-6	500	6000
		239448	5005	80.6	413	484.6
		245588	4822	79	416.3	488.5
		256442	4453	75.4	420.7	493.7
注：進氣狀態：大氣壓pa=101325pa,氣體溫度t=140℃,氣體密度=ρ=0.85kg/m³

機號	轉速 /(r/min)	流量 /(m³/h)	全壓 Pa	內效率 (%)	內功率 /KW	所需功率 /KW	電動機
							型號	功率/KW	電壓/V
23.6F	1480	135576	7317	78	350.4	411.2	Y450-6	500	6000
		150558	7240	80	375.6	440.8
		163620	7144	81	397.3	466.2
		176500	7000	81.5	417.5	489.9
		196135	6682	81	446	523.4	Y450-6	560	6000
		205704	6491	80	459.8	538.9
		223106	6096	78	481.7	565.3	Y450-6	630	6000
		234108	5597	74	506.5	594.4
注：進氣狀態：大氣壓pa=101325pa,氣體溫度t=140℃,氣體密度=ρ=0.85kg/m³

機號	轉速 /(r/min)	流量 /(m³/h)	全壓 Pa	內效率 (%)	內功率 /KW	所需功率 /KW	電動機
機號	轉速 /(r/min)	流量 /(m³/h)	全壓 Pa	內效率 (%)	內功率 /KW	所需功率 /KW	型號	功率/KW	電壓/V
23.6	1480	101844	4128	78	150.6	176.7	Y400-8	220	6000
		114276	4079	80	162.7	190.9
		122904	4030	81	170.8	200.4
		13500	3922	81.5	181.6	213.1
		145769	3790	81	190.5	223.5	Y400-8	250	6000
		154512	3661	80	197.4	231.6
		165613	3474	78	205.7	241.4
		182592	3157	74	217.8	255.6
注：進氣狀態：大氣壓pa=101325pa,氣體溫度t=140℃,氣體密度=ρ=0.85kg/m³

機號	轉速 /(r/min)	流量 /(m³/h)	全壓 Pa	內效率 (%)	內功率 /KW	所需功率 /KW	電動機
							型號	功率/KW	電壓/V
25F	1480	161424	8182	78	467.8	548.9	YR450-6	630	6000
		181279	8085	80	505.2	592.8
		194796	7989	81	530.3	622.3
		212853	7791	81.5	561.5	658.9	YR500-6	710	6000
		231155	7512	81	591.6	694.2
		244908	7258	80	612.9	719.2	YR450-6	800	6000
		2622456	6888	78	638.5	749.3
		289440	6258	74	676	793.3
注：進氣狀態：大氣壓pa=101325pa,氣體溫度t=140℃,氣體密度=ρ=0.85kg/m³

機號	轉速 /(r/min)	流量 /(m³/h)	全壓 Pa	內效率 (%)	內功率 /KW	所需功率 /KW	電動機
							型號	功率/KW	電壓/V
25F	1480	161424	8182	78	467.8	548.9	YR450-6	630	6000
		181279	8085	80	505.2	592.8
		194796	7989	81	530.3	622.3
		212853	7791	81.5	561.5	658.9	YR500-6	710	6000
		231155	7512	81	591.6	694.2
		244908	7258	80	612.9	719.2
		2622456	6888	78	638.5	749.3	YR450-6	800	6000
		289440	6258	74	676	793.3
注：進氣狀態：大氣壓pa=101325pa,氣體溫度t=140℃,氣體密度=ρ=0.85kg/m³

型號	轉速 /(r/min)	流量 /(m³/h)	全壓 /Pa	所需功率 /KW	電動機			聯軸器（1套）	備注
					型號	功率 /KW	地腳螺栓（4套）		溫度 /℃	密度 /（kg/m³)
Y220-1	960	356960	9758	1547	Y630-6(6000V) (IP23)	1800	M42*1250	JS115180300 JS115180300	140	0.851
		395210	9587	1627
		433460	9242	1689
		471710	8730	1752
		509960	8218	1810		2000
		548210	76220	1870
Y220-2	960	264480	8430	1055	Y560-6 (6000V) (IP23)	1120	M36*1000	JS114160300 JS114180300	150	0.831
		296220	8410	1108
		327960	8265	1165		1250
		359700	7970	1210
		391440	7525	1250
		423180	7085	1295		1400
		454920	6565	1340
Y220-3	960	186790	6687	590	Y500-6 (6000V)	630	M36*1000	TL13140250 TL13160280	150	0.831
		209210	6672	620
		231630	6555	650		710
		254050	6320	677
		276470	5970	700
		298890	5618	725		800
		321310	5210	750
G220-1	1450	150120	26935	1639	Y560-4 (6000V) (IP23)	1800	M42*1250	JS214150250 JS214160280	20	1.2
		168885	26545	1800
		187650	25925	1972		2000
		206415	25210	2158	Y630-4 (6000V) (IP23)	2240		JS215180300 JS215160280
		225180	24305	2347		2500
		243945	23180	2525		2800
		262710	22085	2702
G220-2	1450	119670	23155	1123	Y500-4 (6000V) (IP23)	1250	M36*1000	JS213130250 JS213130250	20	1.2
		134620	22820	1233
		149570	22290	1352		1400
		164520	21675	1479		1600
		179470	20895	1608	Y560-4 (6000V) (IP23)	1800		JS214150250 JS214130250
		194420	19930	1730
G220-3	1450	31640	17415	235	Y400-4 (6000V)	315	M30*800	B7Y110210 B7Y130250	20	1.2
		39020	17725	282
		46400	17570	326		355
		53780	17105	370		400
		61160	16355	417		450
		68540	15585	467	Y450-4 (6000V)	500		B8Y120210 B8Y130250
		75920	14715	520		560
G220-4	1450	100150	20565	835	Y450-4 (6000V) (IP23)	900	M30*800	JS112120210 JS112130250	20	1.2
		112670	20270	917	Y500-4 (6000V) (IP23)	1000	M36*1000	JS113130250 JS113130250
		125190	19795	1005		1120
		137710	19250	1099
		150230	18550	1195
		162750	17690	1286		1250
		175270	16860	1376		1400
R220-1	1450	70340	16250	463	Y450-4 (6009V)	500	M30*800	B8Y120210 B8Y95170	20	1.2
		79130	16014	509		630
		87920	15640	557
		96710	15210	610
		105500	14663	663		710
		114290	13983	714	Y500-4	800	K36*1000	B8Y130250 B8Y95170
		123080	13325	764
R220-2	1450	57970	14280	336	Y400-4 (6000V)	355	M30*800	B8Y110210 B8Y95170	20	1.2
		65210	14070	368		400
		72450	13745	404		450
		79690	13360	442
		86930	12885	480	Y450-4 (6000V)	500		B8Y120210 B8Y95170
		94170	12290	517		560
		101410	11710	553
R220-3	1450	26400	9410	101	Y315M-4	132	M24*630	B7Y80170 B7Y75140	20	1.2
		29490	9297	110
		32580	9162	121
		35670	8894	131
		38760	8610	142	Y315L1-4	160
		41850	8250	152
		44940	7900	162
R220-4	960	84300	10170	343	Y450-6 (6000V) (IP23)	450	M30*800	B8Y130250 B8Y130250	20	1.2
		95560	10010	378
		106820	9770	418
		118070	9470	461		500
		129330	9100	503
		140590	8660	544		560
		147530	8400	570
R220-5	1450	47120	12285	235	Y355-4 (6000V)	250	M24*630	B8Y100210 B8Y95170	20	1.2
		53010	12110	258	Y400-4 (6000V)	315	M30*800	B8Y110210 B8Y95170
		58900	11830	282
		64790	11510	309
		70680	11100	336		355
		76570	10590	362		400
		82460	10095	388
注：進氣狀態：大氣壓力pa=101325pa,進氣功溫度及介質密度見備注
